斜槽流量阀

斜槽流量阀	斜槽流量阀	斜槽流量阀

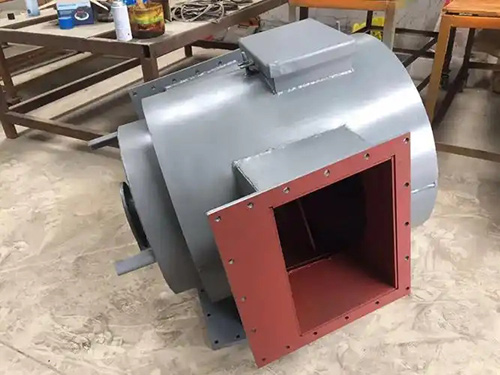

斜槽流量阀的组成和工作原理

主要由以下几个部分组成：

‌阀体‌：阀门的主体结构，通常由碳钢制成，内部设计有流道，物料通过该流道进行流动，阀体底部设有充气层，方便物料流通‌。

‌阀芯‌：位于阀体内，用于控制流道的开启和关闭。阀芯通过气动执行机构的驱动，在阀体内旋转移动，从而改变流道的通流面积，实现对物料流量的调节。阀芯形状为U型，表面镀铬增加性能‌。

‌气动执行机构‌：包括气缸、气源接口、控制元件（如电磁阀、手动控制按钮、定位器）等。当气源压力作用于气缸时，气缸会推动阀芯旋转移动，通过定位器调节，可以实现对阀芯角度的准确控制‌。

‌密封件‌：为了确认阀门在关闭状态下的密封性能，阀体和阀芯之间会安装性能稳定羊毛毡，能够效果优良防止物料泄漏，保护输送系统的正常运行‌。

‌连接件‌：阀门与斜槽、管道等设备的连接部分，包括法兰、螺栓、螺母等。这些连接件需要具有足够的强度和密封性能，以确认阀门与系统的优良连接‌。

斜槽流量阀用做控制卸出的物料量，通常与气动开关阀阀一起使用。物料先通过一段小斜槽，使物料流态化，然后再进入流量阀，这样可避免在流量控制部分形成料柱。

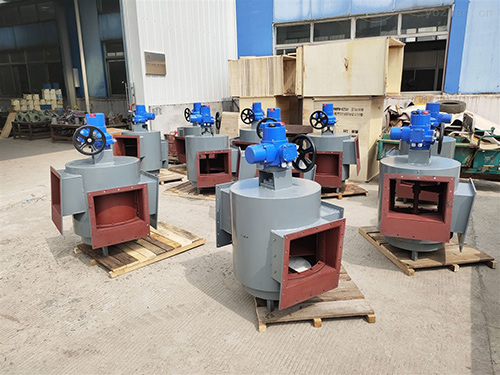

斜槽流量阀由电动执行器调节开度，可实现远距离控制阀门的开度，以满足系统调节流量大小的要求。适用于建材、治金、化工、粮食、玻璃等行业。

结构特点

斜槽流量阀设计技术合理、结构紧凑、阀芯开有U型槽口，调节槽口开度可进行流量控制，在阀的进货设有衬垫将阀体与阀芯隔开，村垫与阀芯之间径向间隙可调整，以阀芯运转的灵活性。流量控制阀配用电动执行器或者按需订制。
